Toote hindamine ja tehniline arhitektuur



Ring-põhiseade (RMU) on tehases-monteeritud metallist-suletud kesk-pingega jaotusseade, mida kasutatakse ring-toitejaotusvõrkudes. See integreerib koormuse katkestuslülitid, vaakumkaitselülitid ja kaitsme{5}}lülitite kombinatsioonid hermeetiliselt suletud korpusesse, et juhtida, lülitada ja kaitsta jõutrafosid ja kaabliliine.


Konfiguratsioonid:Modulaarsed ja kompaktsed laiendatavad seadistused alates kahesuunalisest kuni viiesuunalise konfiguratsioonini (nt CCV, CBC või kohandatud paigutused).


Isolatsioonitehnoloogiad:SF6 gaasiisolatsiooniga-süsteemid (hermeetiliselt suletud ja iga-aastase lekkemääraga<0.05%) and eco-friendly solid dielectric / dry-air insulated alternatives.


Siini hinnangud:630A pidev vool põhisiinidele; 200A või 630A toiteharude jaoks.




Tootevaliku juhend



Määrake RMU konfiguratsioon, mis vastab võrgu pingele,{0}}lühise tasemetele ja keskkonnatingimustele.



Parameetri nõue

Standardne utiliidi rakendus

Raske{0}}kasutus/tööstuslik rakendus

Nimipinge

12kV / 24kV

36kV

Nimetatud lühis{0}}vool

20 kA (3 s)

25 kA (3 s)

Korpuse kaitse

IP67 (kaablikamber / SF6 paak)

IP67 (saadaval sukelpaagi valik)

Lülitusmehhanism

Vedruga-manuaal / mootoriga ajam

Mootoriga ajam koos RTU kaugintegratsiooniga

Töötemperatuur

-25 kraadi kuni +40 kraadi

-40 kraadi kuni +55 kraadi (arktika/kõrbe valikud)



Rakenduse sobivus


Kommunaalteenuste jaotusvõrgud

Linnaringvõrkude sekundaarsed alajaamasõlmed, mis minimeerivad katkestuste kestust lülitite sektsioonide abil.

Taastuvenergia integreerimine

Kesk-pinge kogumisvõrgud kommunaalteenuste-mõõtkavas päikesepatareides ja tuuleturbiinide ühendamise alajaamades.

Tööstusrajatised

Peamine ringvarustus tootmiskompleksidele, andmekeskustele ja veepuhastuspumbajaamadele, mis nõuavad kahe{0}}allika toiteallika koondamist.

Infrastruktuuriprojektid

Maa-alused tunnelid, lennujaamad ja raudtee veojõu toiteliinid.



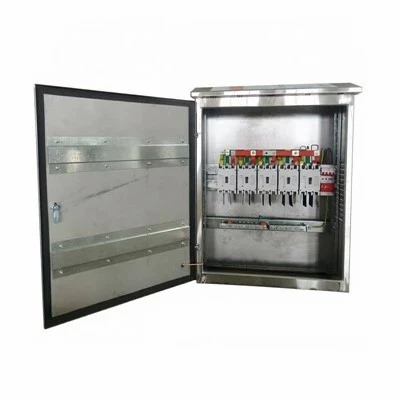

SF6 Ring Main Unit



Tootmis- ja kvaliteedikontrolli võime

Tootmistoimingud hõlmavad automatiseeritud laserlõikamist, robot-TIG-keevitust ja heeliumi lekke tuvastamist, et säilitada konstruktsiooni ja tihendi terviklikkus.


Lehtmetalli täpsus:Trumpf CNC kiudlaserlõikamine ja Amada mitme{0}teljega painutamine säilitavad korpuse mõõtmete tolerantsid ±0,1 mm piires.


Paagi tihendamine ja testimine:Roostevabast terasest (304) SF6 mahutid läbivad automaatse robotkeevituse, millele järgneb 100% heeliumi massispektromeetri lekketuvastuskatse, et tagada 30-aastane tööiga.


Montaažistandardid:Puhta ruumi kokkupanekukeskkonnad hoiavad ära tahkete osakeste saastumise kõrgepingeruumides{0}}.


Tehase vastuvõtutest (FAT):Iga seade läbib mehaanilise töökindluse testimise (2000 toimingut), võimsuse sageduse pingekindluse testi (28 kV kuni 70 kV 1 minuti jooksul), mikro-oomi kontakttakistuse mõõtmise ja osalise tühjenemise mõõtmise (< 10pC at 1.2 U0).


Vastavussertifikaadid:Testitud ja sertifitseeritud vastavalt standarditele IEC 62271-200, IEC 62271-102 ja IEC 62271-100 sõltumatute laborite poolt (KEMA/CESI-ga ühilduvad testimisprotokollid).



Hankeotsuse parameetrid

Kaasas dokumentatsioonipakett

Täielikud tüübitesti aruanded (TTR), seismilise kvalifikatsiooni sertifikaadid, sisemise kaare klassifikatsiooni aruanded (IAC AFLR 20kA 1s) ja üksikasjalikud AutoCAD/EPLAN joonised esitamiseks.



Tarneaeg ja logistika

Standardne tootmistsükkel on 4 kuni 6 nädalat. Üksused tarnitakse lämmastikuga -survestatud või suletud puidust kastides, mis on konfigureeritud tavapäraseks konteinerite laadimiseks või kraana tõstmiseks.



Kohandamise võimsus

Toetab kohandatud abilüliti kontakte, integreeritud kaitsereleed (Schneider, ABB või SEL{0}}ühilduv), mootoriga kaug{1}}klemmiseadmeid (RTU) ja spetsiaalseid värvikatteid (standard RAL 7035).





KKK



K: Mis on teie RMU SF6 gaasipaagi tööiga?

V: Roostevabast terasest SF6 paak on hermeetiliselt suletud süsteem, mille minimaalne kasutusiga on 30 aastat. Aastane gaasileke on garanteeritud alla 0,1%, mistõttu ei ole vaja tavapäraste toimingute ajal-kohapealset gaasi uuesti täita.

K: Kas teie RMU-sid saab kaugjuhtimispuldi SCADA integreerimiseks mootorioperaatoritega varustada?

V: Jah. Manuaalsetel seadmetel on modulaarsed mehaanilised liidesed, mis võimaldavad kohapeal paigaldada 24 V alalisvoolu või 48 V alalisvoolu mootorioperaatoreid, šundi väljalülitusi ja lisaasendilüliteid ilma gaasi tühjendamata või põhisiinid lahti võtmata.

K: Millistele sisekaare klassifikatsiooni (IAC) hinnangutele teie korpused vastavad?

V: Standardseid korpuseid testitakse IAC AFLR 20 kA 1 sekundi jooksul, kaitstes töötajaid sisemise ülerõhu ja kaaretõrgete eest esi-, külg- ja tagasuunas.

K: Milliseid dokumente sisaldab{0}}saadetiseeelne tehniline avaldus?

V: Iga saadetis sisaldab tehasekatsete aruandeid (seeria-numbripõhised), sertifitseeritud üldised paigutusjoonised, skemaatilised juhtmestiku skeemid, kasutus- ja hooldusjuhendid ning sõltumatu labori tüübitesti sertifikaadid.

K: Kas teie RMU lülitid suudavad korduvalt täiskoormuse voolu katkestada?

V: Koormuslülitid on klassifitseeritud E3 mehaanilise ja elektrilise vastupidavuse jaoks ning suudavad teostada vähemalt 100 täielikku -koormuse katkestamise toimingut nimivoolul ilma kontaktide hoolduseta.

K: Mis on teie standardne tehase vastuvõtutesti (FAT) protokoll?

V. FAT-protseduurid hõlmavad mehaanilise blokeeringu kontrollimist, kõrge{0}}pinge toitesageduse vastupidavuse teste, vooluahela takistuse mõõtmist, osalise tühjenemise testimist ning kaitsereleede ja mootoriga mehhanismide funktsionaalsuse kontrollimist. Toetatakse kolmandate osapoolte{2}}inspektorite (SGS, BV, TUV) katseid.
